HDI板厚精密控制：具身智能算力模块的工艺解决方案

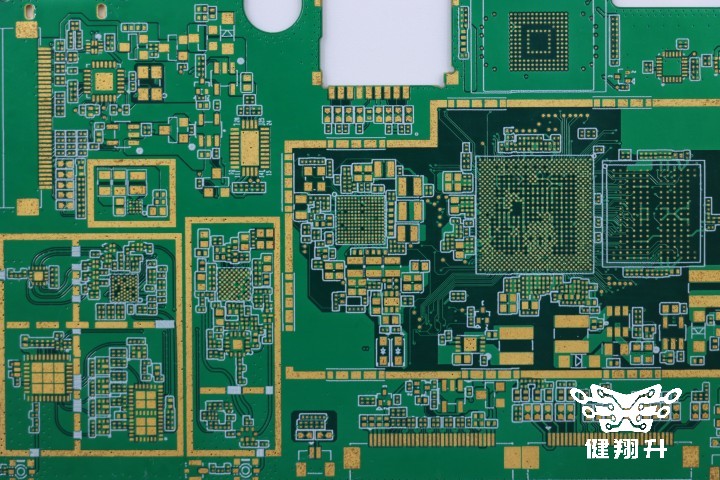

具身智能算力模块对PCB板厚精度的严苛要求

随着具身智能技术的快速发展，算力模块对PCB的制造精度提出了前所未有的挑战。在高性能计算场景中，Any Layer任意阶HDI板因其高密度互连能力成为关键载体，而板厚公差控制在±30μm以内的要求，直接关系到芯片散热管理、信号传输稳定性和模组整体可靠性。传统PCB制造工艺在板厚控制上通常维持在±50-80μm区间，难以满足具身智能算力系统对散热界面材料贴合度、多层堆叠平整度的严格标准。

板厚精度对算力模块性能的影响机制

在具身智能算力模块中，PCB板厚精度直接影响三个关键维度：

散热系统匹配性：算力芯片功耗密度高，散热器与PCB接触界面的平整度要求极高。当板厚公差超出±30μm时，热界面材料填充不均会导致局部热点累积，影响芯片长期稳定运行。

层间对准精度：Any Layer技术通过任意层互连实现高密度布线，多次激光钻孔和层压过程中，板厚波动会导致盲埋孔位置偏移，影响电气连接可靠性。±30μm的公差要求确保层间对准精度控制在合理范围。

组装工艺兼容性：算力模块通常需要与散热底板、屏蔽罩等结构件紧密配合，板厚不一致会造成组装应力，增加BGA焊点开裂风险。

实现±30μm板厚控制的工艺关键技术

实现如此严苛的板厚公差控制，需要从材料选择、压合工艺、检测体系三个层面进行系统管控。

高稳定性材料体系：采用Tg值在180℃以上的高性能基材，如生益S1000-2M或台耀TU-872SLK材料，这类材料在多次层压过程中尺寸稳定性表现出色，Z轴膨胀系数低，为板厚控制奠定基础。针对10层以上Any Layer结构，材料的树脂流动性与填充能力需要精密匹配，避免压合过程中出现局部厚度偏差。

精密压合工艺控制：在积层法制造过程中，每一次层压都需要通过真空压合系统实现均匀压力分布。对于12-16层Any Layer板，通常需要进行4-7次单独压合，每次压合后通过光学测量系统实时监测板厚变化，建立补偿模型。压合温度、时间、压力三参数需要根据材料特性和层数进行动态调整，确保累积误差控制在±20μm以内，预留10μm余量用于后续表面处理。

全流程板厚监测体系：从内层板制作到完工成品，需要在至少5个关键节点进行板厚检测。采用接触式测厚仪结合X 射线检测技术，不只是测量整板平均厚度，还需要检测9点阵列分布数据，识别局部厚度异常区域。针对Any Layer结构中的盲埋孔填充区域，需通过金相切片分析验证填孔后的局部厚度变化，确保填充率≥95%且凹陷控制在10-25μm范围。

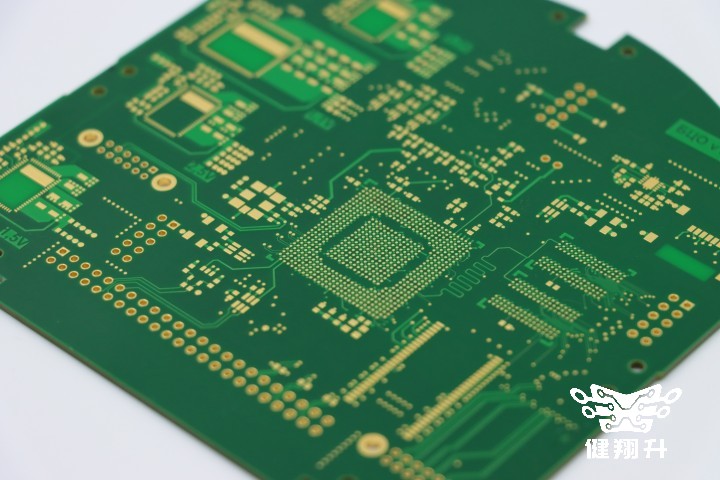

Any Layer技术在算力模块中的应用价值

Any Layer任意层互连技术通过突破传统HDI阶数限制，实现层与层之间的自由互连，为具身智能算力模块带来明显优势。

布线密度提升：在14-16层结构中实现六阶至七阶互连，可将布线密度提升40%以上，为高引脚数AI芯片提供充足的扇出空间。配合2mil线宽和0.10mm激光孔径，能够在有限面积内实现复杂的电源分配网络和高速信号路由。

信号完整性优化：通过任意层互连，可以将关键信号路径控制在至短距离，减少过孔数量和传输路径长度。结合背钻工艺将STUB控制在5-6mil范围，有效降低高速信号反射和串扰，支持10Gbps以上数据传输需求。

电源完整性增强：在多层结构中灵活布置电源层和地层，配合电镀填孔技术实现盘中孔设计，降低电源分配网络的寄生电感。差分阻抗公差可控制在±7%以内，满足算力模块对电源噪声的严格要求。

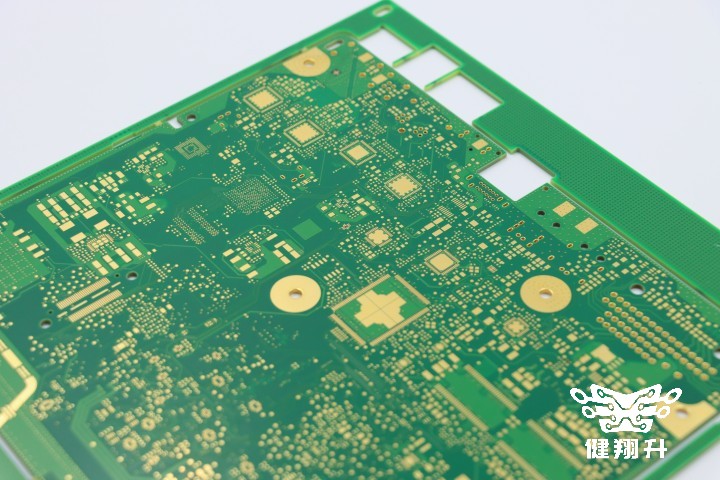

制造能力与质量保障体系

实现±30μm板厚公差的Any Layer HDI板制造，需要完整的工艺能力和质量管控体系支撑。

工艺能力要求：必须具备多次激光钻孔能力，支持四阶以上盲埋结构制作。电镀填孔设备需实现填充率≥95%的稳定性，配合平整化处理确保盘中孔设计可行。阻抗控制系统需要支持差分阻抗±7%的精度要求，通过四线Kelvin测试方法排除接触干扰。

检测体系完整性：AOI自动光学检测系统用于线路缺陷筛查，X-RAY检测针对BGA区域的埋孔填充质量进行无损探伤，金相切片分析监控孔铜厚度是否达到20μm以上。板厚测量需建立SPC统计过程控制，实时监测制程能力指数Cpk值，确保达到1.33以上。

材料与工艺认证：针对汽车电子或工业控制等高可靠性场景，需要通过IATF16949汽车行业质量体系认证，采用IT-180A等车规级材料，并完成严苛环境试验验证。对于医疗或航空航天应用，还需符合ISO13485或AS9100体系要求，确保产品长期稳定性。

从设计到交付的协同优化

实现±30μm板厚控制不只是依赖制造能力，还需要设计端的协同配合。

DFM可制造性分析：在设计阶段即需评估Any Layer结构对板厚的影响，通过仿真分析预测压合后的厚度分布。针对盲埋孔密集区域，需要调整孔间距和孔径比例，避免局部树脂缺失导致的厚度凹陷。设计工程师与制造工程师需要在材料选择、层叠结构、孔设计三个维度进行迭代优化。

快速迭代验证：针对具身智能算力模块的研发需求，需要支持小批量快速打样能力。通过无MOQ限制和零开机费模式，降低设计验证成本。在原型板阶段即进行板厚精度测试，及早发现问题并调整设计参数，避免量产阶段的重大返工。

一体化服务模式：将PCB制造与SMT贴片组装整合，可以在贴装过程中实时监测PCB平整度对贴装精度的影响。贴装设备的±0.01mm精度要求与±30μm板厚控制相互配合，确保BGA、QFN等高密度封装的可靠焊接。Turnkey全包服务模式还能够通过供应链整合，将研发周期缩短，加速产品迭代。

行业应用趋势与技术演进

具身智能作为人工智能与物理世界交互的关键形态，对算力模块的集成度和可靠性要求持续提升。±30μm板厚精度控制已成为高性能计算PCB的基准要求，而未来随着芯片功耗密度进一步增加，±20μm甚至更严格的公差标准将逐步成为主流。

Any Layer技术的阶数也在不断突破，从四阶、六阶向七阶甚至更高阶数演进，2026年已有厂家实现16层七阶任意层板的样板能力，体现了行业工艺水平的持续进步。这种技术演进为具身智能算力模块提供了更大的设计自由度，支持更复杂的神经网络加速器和传感器融合系统。

在制造端，智能化检测技术的应用使得实时板厚监控成为可能，通过机器学习算法预测压合过程中的厚度变化趋势，实现前馈控制而非事后检测。这种从经验驱动向数据驱动的转变，将进一步提升板厚控制的稳定性和一致性。

选择合作伙伴的关键考量

对于具身智能算力模块开发企业而言，选择具备±30μm板厚控制能力的PCB制造伙伴，需要重点评估以下维度：

工艺成熟度验证：是否具备四阶以上Any Layer制造经验，是否拥有完整的电镀填孔和背钻工艺能力，阻抗控制精度能否达到±7%以内。需要查看实际产品的板厚分布数据和Cpk统计报告，而非只是依赖理论参数。

质量体系完整性：是否通过IATF16949、ISO13485、AS9100等多体系认证，是否符合IPC Class 3标准。完整的质量体系能够确保批量生产时的一致性，避免样板与量产之间的性能落差。

技术支持深度：是否提供DFM可制造性分析，是否有专业工程师团队参与设计优化，是否支持金相切片等深度失效分析。具身智能算力模块的开发周期紧张，需要制造伙伴提供主动的技术支持而非被动接单。

交付能力与响应速度：是否支持快速打样且无MOQ限制，原型板交付周期能否控制在7-10天以内。在研发阶段，快速迭代能力直接影响产品上市时间，这要求制造商具备高效的生产调度和工艺响应能力。

具身智能算力模块的竞争本质上是系统集成能力的竞争，而PCB作为电气连接与散热管理的载体，其板厚精度控制能力已成为不可忽视的技术门槛。通过选择具备±30μm控制能力和Any Layer工艺经验的制造伙伴，能够为算力模块的高可靠性和高性能表现奠定坚实基础。
